一、用途

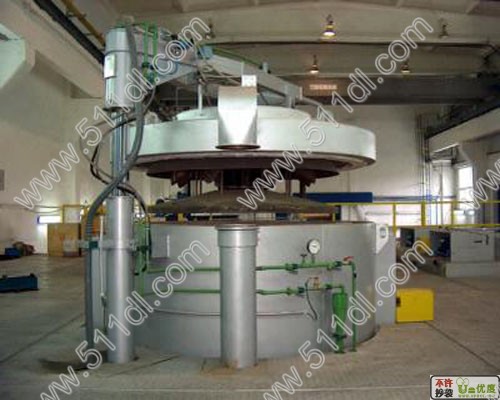

大型井式環件爐是我公司多年來根據鑄造環件加熱井式爐型，直徑8.5米，擁有多種專利技術和實際制作經驗，節能與老式爐型比較達到65%以上，我廠專為法蘭環件企業出產了大批的井式爐和臺車爐，同時已配備了集成控制，本爐是由爐體和一個可移動的爐蓋及控制系統組成。
二、結構簡介
爐體外殼采用型鋼及鋼板焊接成框架結構。
爐蓋支承采用槽鋼和導軌組合移動式。
經由我們長期的出產經驗和用戶要求，我們還專門設計了鉻錳氮爐口護圈，目的是保護爐口的棉不被工件撞壞，使熱量不被流失，從而保證了爐溫的平均性。（這是我們專為大型環件井式爐設計的）。
加熱元件采用上海電工合金廠出產的高電阻合金電阻帶布置在爐側。
爐體采用高純硅酸鋁纖維棉壓成板塊筑成，爐壁吊掛電阻帶加熱，該結構主要特點是節能、效力高，能很快使溫度上升。而且不易損壞。爐壁元件為電阻帶。
爐底部門因為承重，采用高鋁耐火磚砌筑，爐子中芯部位采用大圈套小圈的做法，里外加熱，這樣即增加了爐溫平均性，又降低了爐子的功率消耗，同時減小了爐子的配置功率，使變壓器的利用空間更大。因為底部沒有電阻絲，我們在上面加了鉻錳氮墊鐵，增加了環件中間爐溫的暢通流暢性。
爐蓋采用液壓升降，電機控制自動行走。為了節省昂貴的廠房和土地投資，我們專為多臺電爐為一整體設計了一個公用的升降機構，避勉了以往一爐和留一爐蓋位的鋪張局面。
控制采用一只彩色液晶無紙記實儀記實，該記實儀取代了常規的中長圖有紙記實儀，因為大型井式爐溫區多，以前基本都采用中長圖有紙多點記實儀，而該表輕易產生亂打點現象，常常打不成一條線，而是滿天星，這樣讓客戶非常不滿工藝曲線，同時傳真不利便，由于紙張超寬。彩色液晶無紙記實儀的長處是顯示清晰，數字、曲線、棒圖可任選，工作日期時間一目了然，可調整偏差溫度，用配備的U盤問下來可打印或發郵件給用戶。
利用10區獨立控制，采用上海國龍表TCW-32B，PID自動調節功率，可控硅控制。TCW-32B是編程表，是一種微電腦控制型式，把我們所需要的工藝，也就是升溫時間、保溫時間、工作溫度要求一起性輸入進去，它就會按照我們的要求去工作，假如區與區之間產生溫差，快的一方通過自動演算，會調整輸出功率大小，從而使爐溫達到平衡，工作完成后會自動停爐。
三、控制系統
PID控制，上海國龍智能TCW-32B調功表控制，數目8臺、138開孔彩色液晶無紙記實議1臺。
接觸器和可控硅雙重保護控制。接觸器和可控硅雙向控制也是我們專門設計的，這一設計彌補了相互的控制弱點，可控硅控溫精度高，但輕易擊穿和關不死，有導通和漏電現象，輕易傷害工作職員和使設備超溫而遭破壞；而接觸器比較好，通過關斷能把電關死，但控溫精度不夠，輕易使爐溫產生緩沖，所以二者接合控制是理想也是公道的，也是我多年來的結晶。
陶瓷熱電偶10支，K型陶瓷。
四、售后服務及承諾
設備自驗收即日起，保質期一年，在保質期內因制造安裝的質量題目造成的故障，由我廠負責及時無償維修、調換，若用戶使用不當造成的故障，我廠同樣協助用戶解決，只收取工本費。質保期滿后，我廠提供終身維修服務，并提供廠家的配件。
